SIMPLE——3D打印定制鞋垫正式上市！

目前全球有四分之一的人有足部疾患的痛苦；

我国儿童的健康脚型只达到30%上下；

全国2.2亿60岁以上的老人中，有近1.5亿有足部问题隐患；

几乎所有的运动员，脚部都有因训练造成的不同程度畸形；

教师、交警等要长久站立或行走的人群大多有足部疲劳问题。

矫形鞋垫背景及适应症

千里之行始于足下，足是人体直立行走的根基， 重要性不言而喻。

足部的结构和功能出现异常会导致整个身体的 结构和机能出现异常。

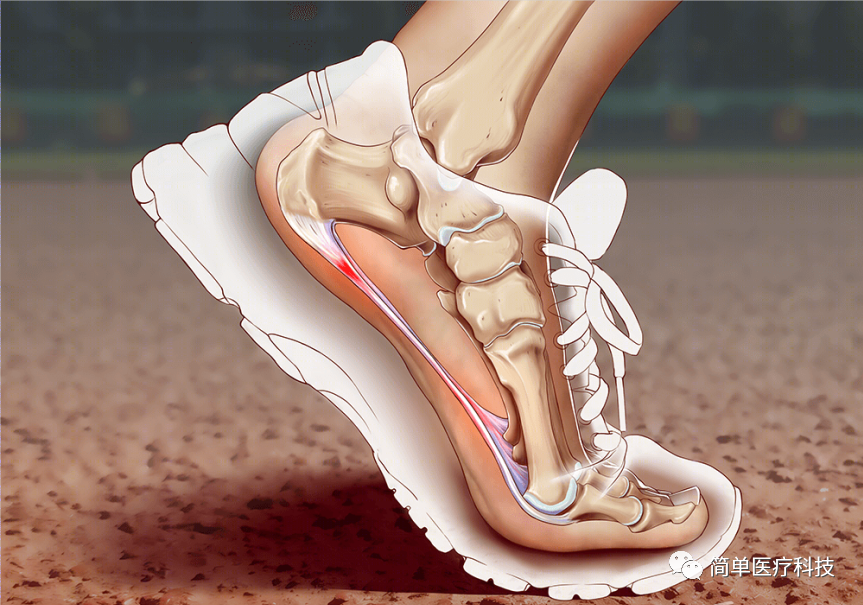

• 足部生物力学

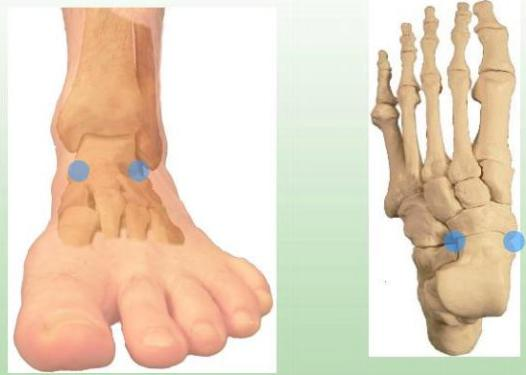

1.足部解刨

距下关节

距骨+跟骨

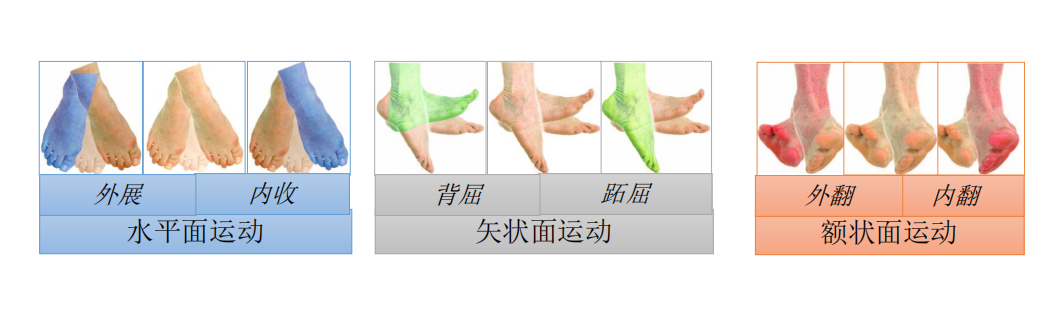

三平面运动

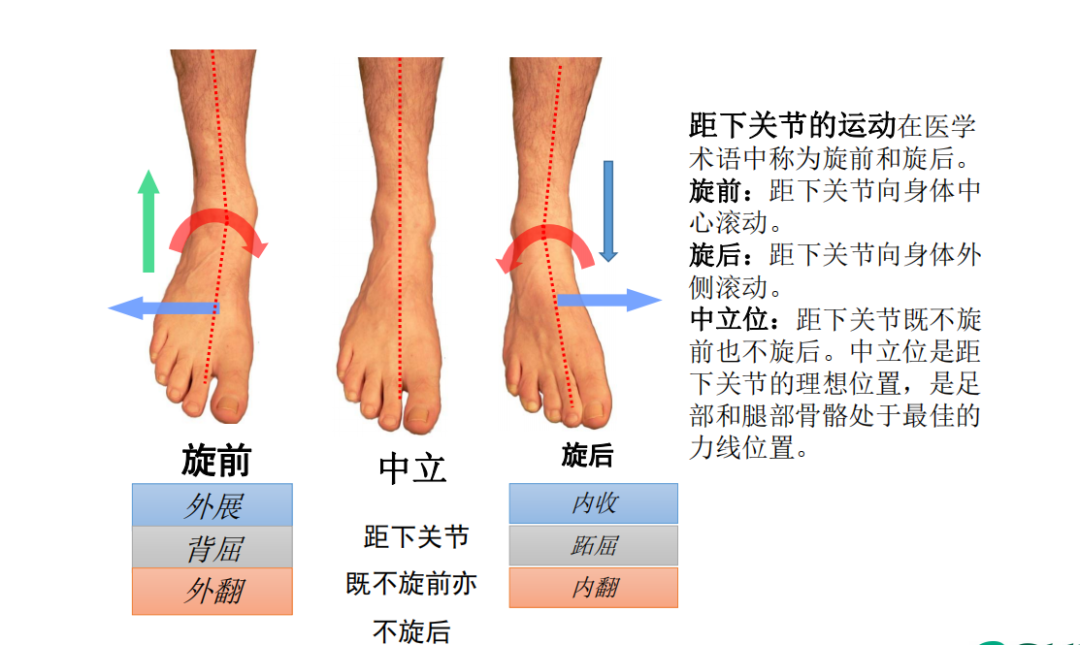

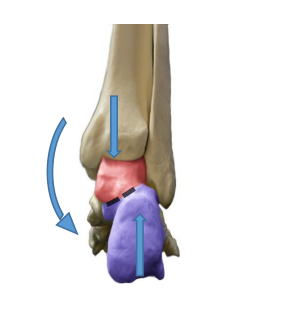

2.旋前/旋后

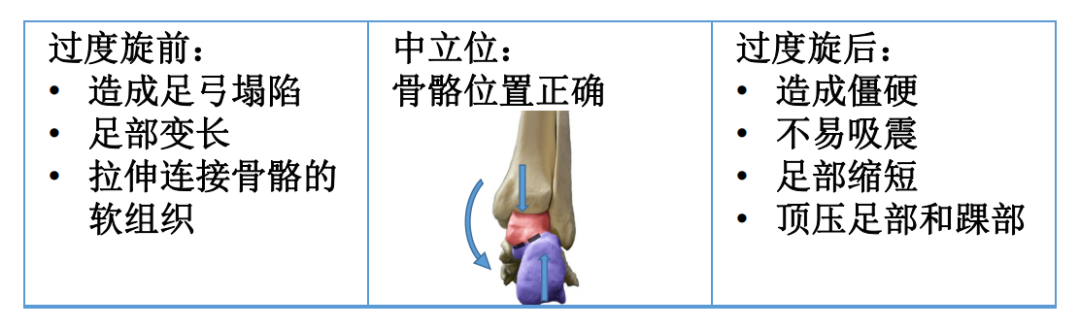

旋前和旋后都是距下关节的正常运动。过度（旋前/旋后）意味着足部和腿部骨骼位置偏离中立位、意味着关节和软组织处于异常压力和负荷下，超出承受范围造成疼痛和不适。

当力线偏离中立位，中枢神经系统试图使骨骼位置维持在正确位置以便在人体活动时保持平衡、控制和协调能力，会使身体产生代偿，这些代偿或补偿会以额外的压力和负荷加诸于相关的肌肉、韧带及肌腱上，造成身体相关部位的疼痛。

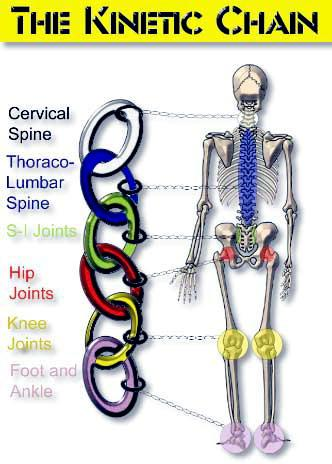

下肢生物力线偏离中立位甚至会影响脊柱，产生额外压力和负荷，造成身体疼痛。

• 定制鞋垫作用

定制鞋垫是预防、缓解疼痛、矫治足部疾患、矫正畸形不可缺少的体外装置，主要的功能有：

Ø 稳定支撑

Ø 固定和保护

Ø 减轻肢体负荷

Ø 下肢长度补偿

Ø 改善肢体功能

Ø 预防和矫正畸形

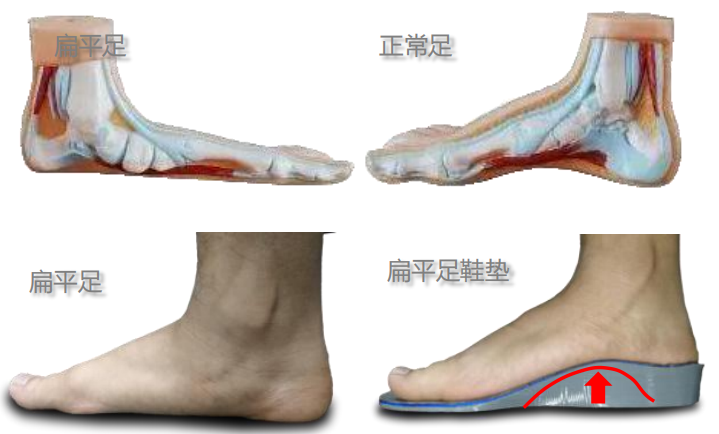

定制鞋垫通过改变双脚不正确负力点，重新调节双足骨骼排列，长期能使足部骨骼排列达到最佳状态。

• 3D打印鞋垫系统定制流程

01 定制流程一：动态压力分析

要求患者脱鞋、穿袜，经规范行走训练后以正常 步态在压力测试平板上来回行走10-15米，由压力 测量仪测量患者左、右脚的足底压力，数据采集 与分析采用配套软件iSUN STEP 2.75，并反复测试 3 次，选取最为稳定的一次行走步态分析足底压力 分布。评估分析步态行走期间第 1 足趾( T1) 、2 ～ 5 趾 ( T2-T5) ，第 1 ～ 5 跖骨( T2-T5) ，足底中部，足跟 内侧和外侧 的动态压力情况。以及对步态线进行 评估分析。

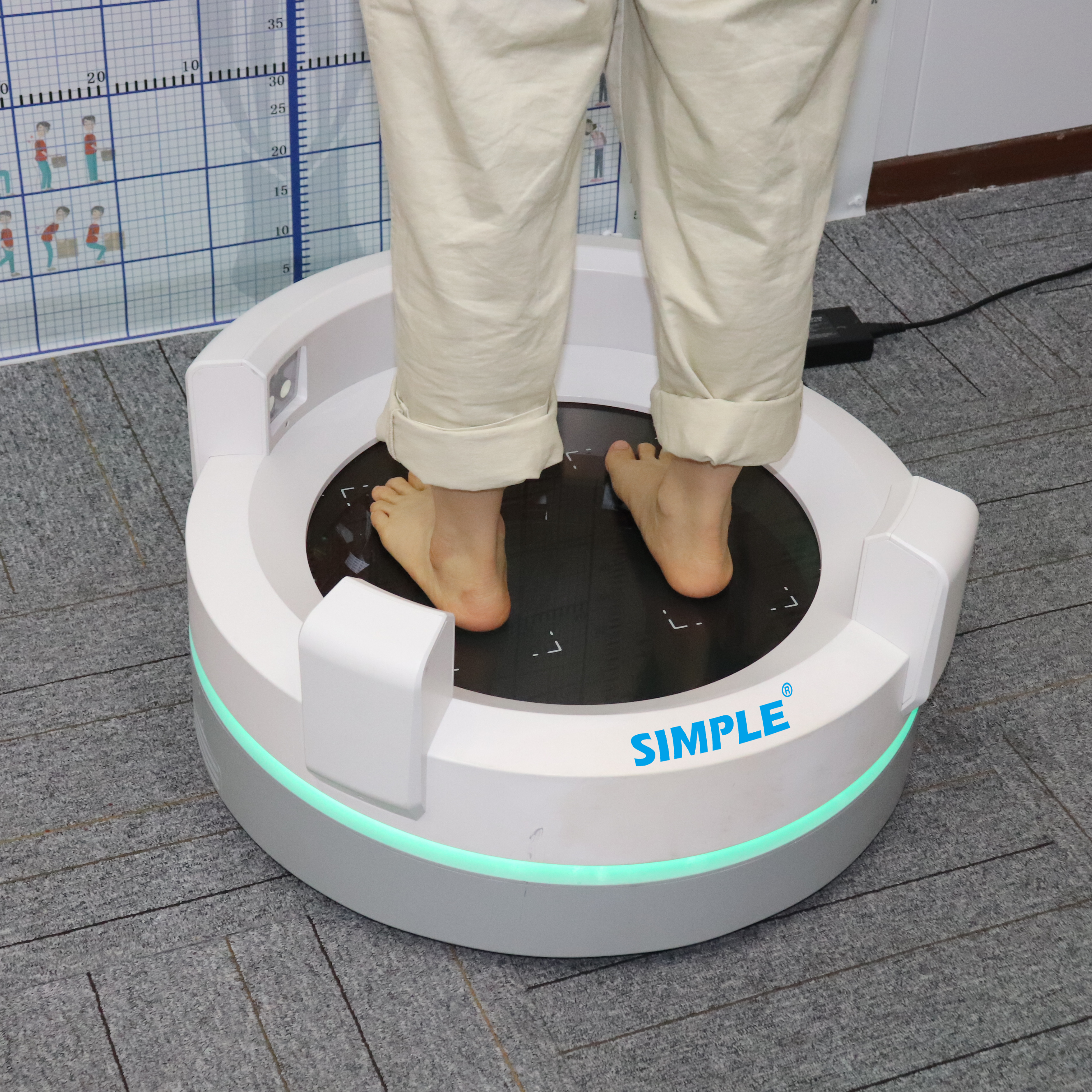

02 定制流程二：足部3D数据采集

要求患者脱鞋、脱袜，分别以负重位和半负重位姿 势，使用足部三维扫描仪获取双脚全足三维数据。同时获取两种姿态下足部维度信息、下肢力线角度、 拇外翻情况、足弓系数、足部各角度图片、足部三 维模型等数据。为接下来的定制化设计做准备。

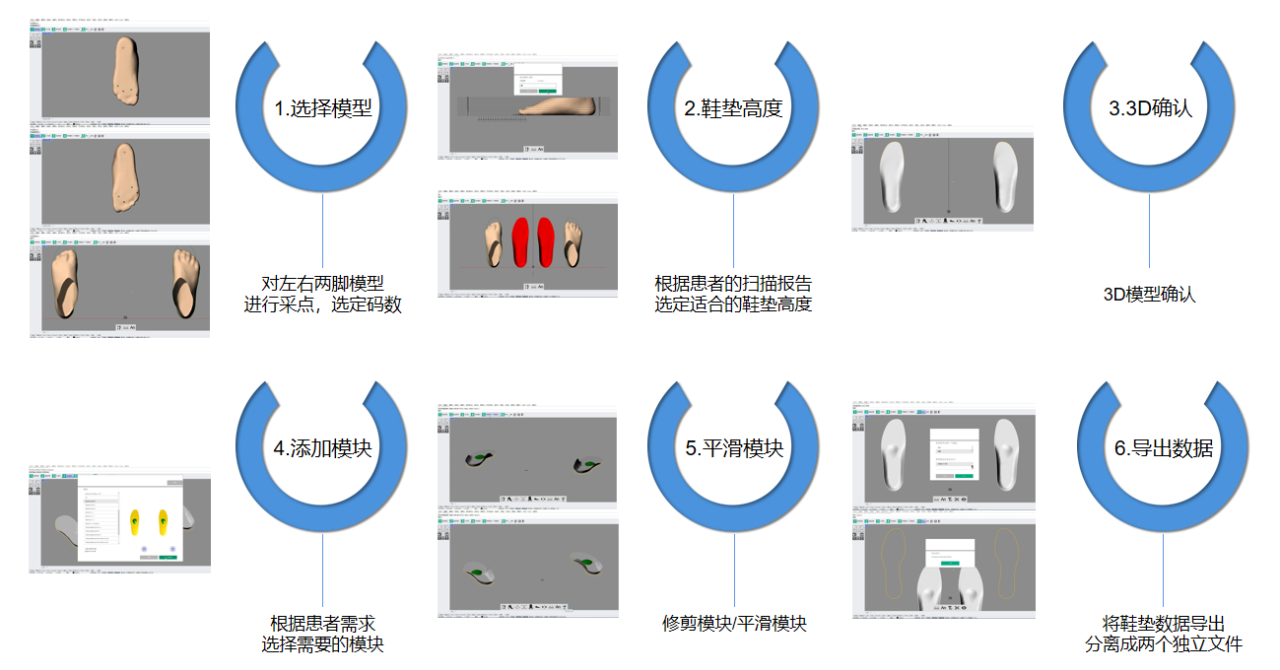

03 定制流程三：3D打印设计模块

采用智能化设计软件，根据足部三维数据自动 生成全贴合鞋垫，提供合理的包裹。并且根据动 态压力分析结果，进行定制化的设计。内置数十种足病治疗专业模块，可任意选择并调整。

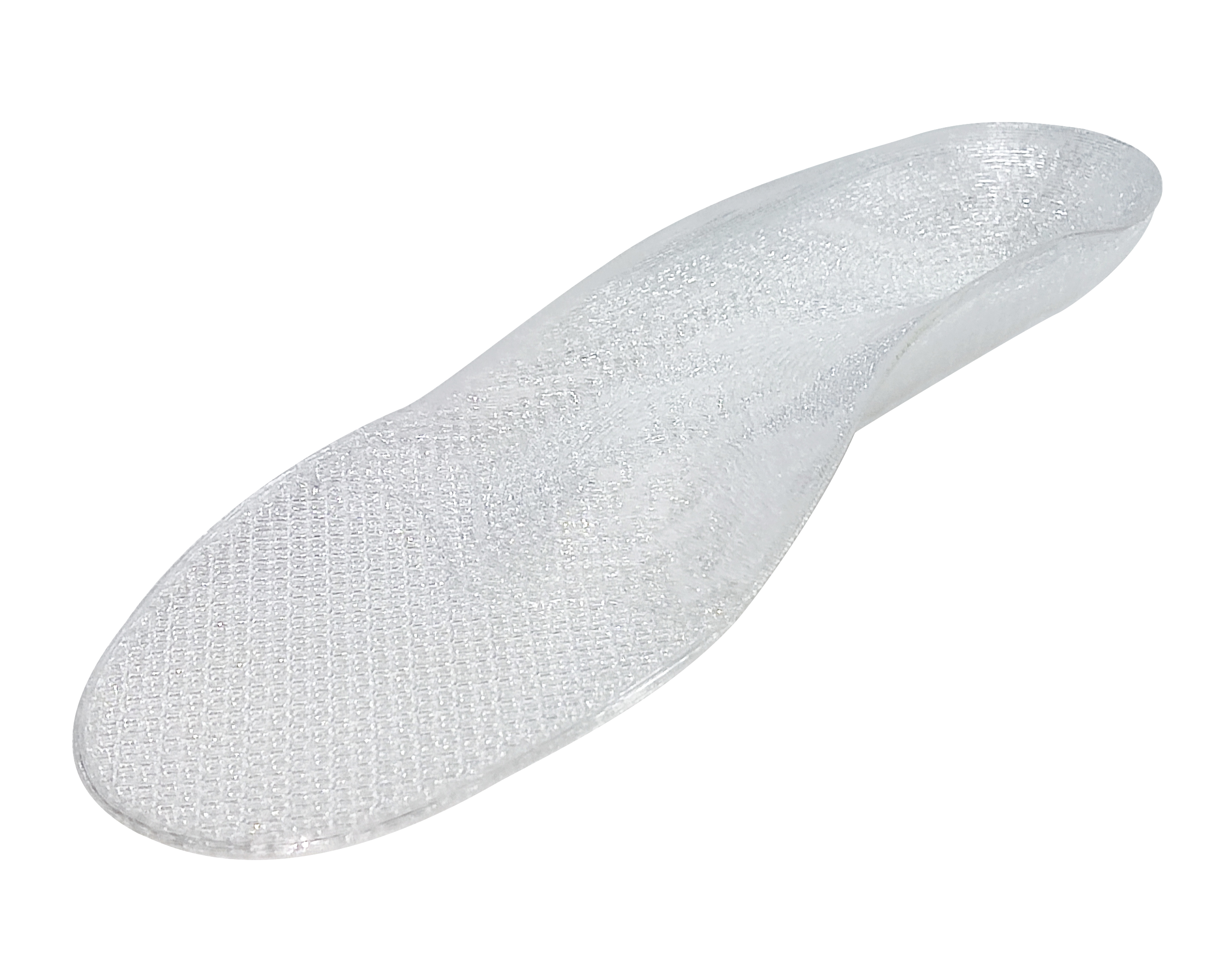

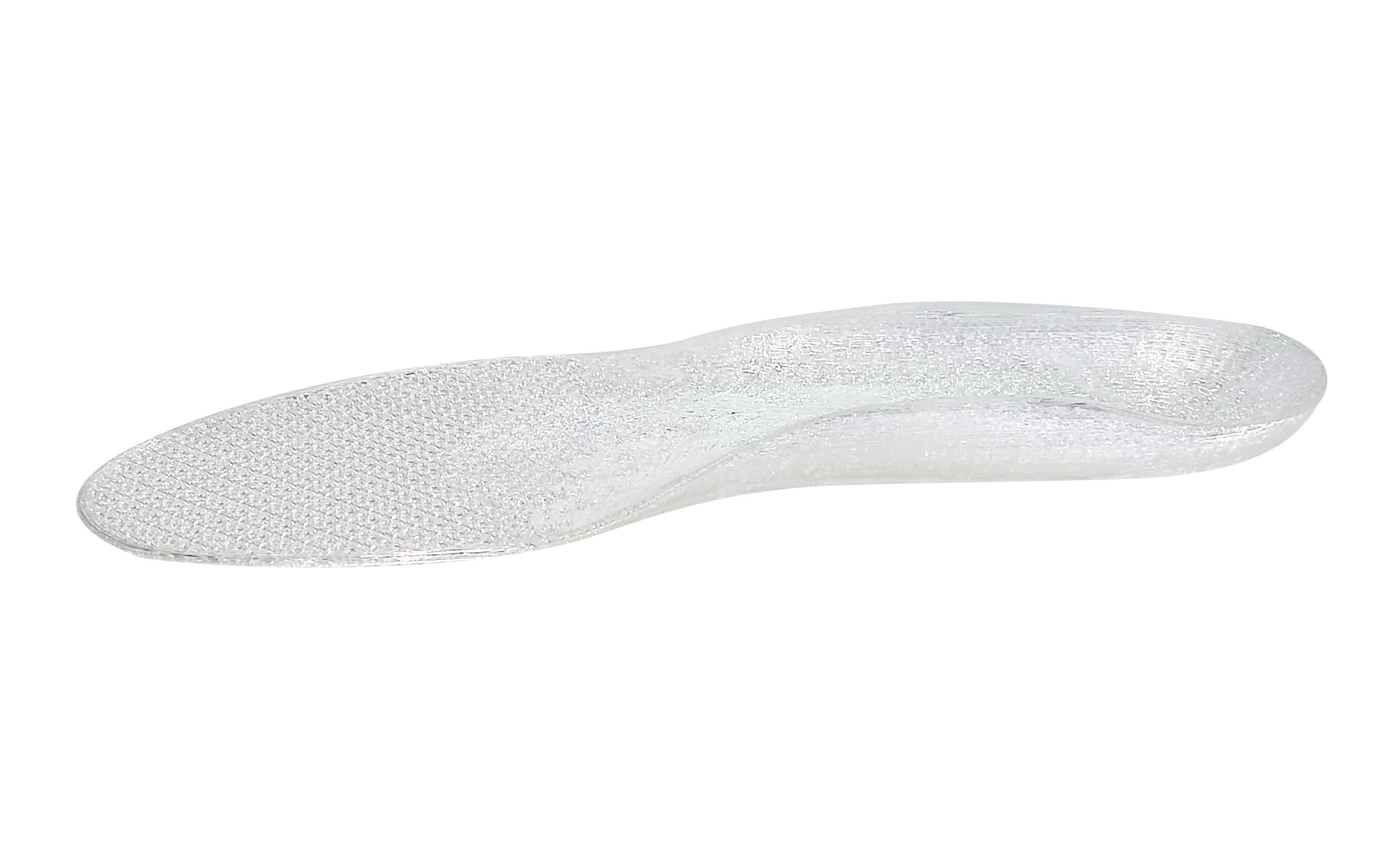

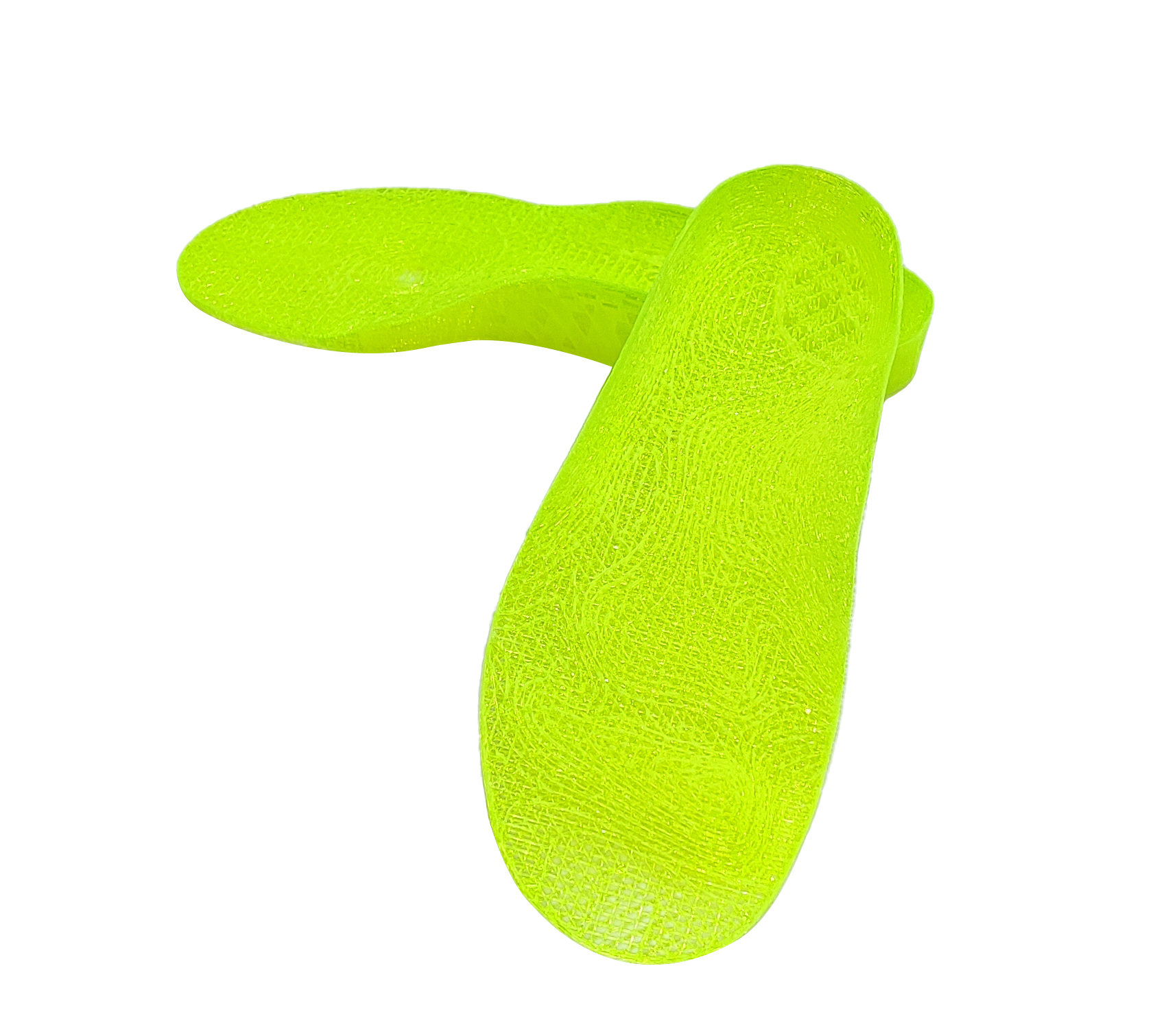

04 定制流程四：3D打印定制鞋垫

使用抑菌热塑性聚氨酯弹性体——抑菌TPU材料借 助高速柔性打印机，通过不同硬度材料和多种硬度结构实 现各区域按功能划分采用不同硬度，硬度区间可达 到Shore A 30-90 。一双成人鞋垫打印仅需30-50 分钟。

05 定制流程五：后贴面处理

采用环保无毒胶水 将3D打印部分和预制的复合贴面材料进行贴合 真正实现软硬结合 兼具防磨擦、抑菌、稳固保护

• 3D定制鞋垫矫正案例

千里之行，始于足下。足部健康，从一双矫形鞋垫开始。
